Claves para una instalación segura más allá del marcado CE
Presentada en el VI Congreso Andaluz de Carreteras por Edgar Lloret, director técnico de Metalesa, esta ponencia aborda uno de los aspectos más críticos en la implantación de sistemas de contención sobre estructuras: la interacción entre el pretil y el tablero. Más allá del cumplimiento del marcado CE, la correcta instalación exige una evaluación rigurosa de las acciones transmitidas y del comportamiento estructural del conjunto.
Revive la intervención completa de Edgar Lloret durante el congreso.

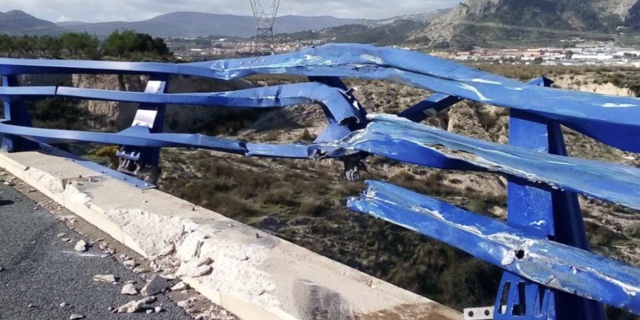

El marcado CE como punto de partida, no como garantía final
El marcado CE es imprescindible pero no suficiente para garantizar la correcta disposición de pretiles sobre estructuras.
Solo certifica el comportamiento bajo circunstancias de ensayo específicas, sin considerar adecuadamente la interacción con la estructura de soporte.
Normativa y criterios técnicos aplicables
Normas y documentos clave:
NT 01/2024: Establece qué información debe aportar el fabricante
Actualmente no hay ningún documento que armonice la declaración de acciones que se transmiten al elemento de sustentación
Orden Circular 35/2014: Permite disponer otras geometrías y armados de la losa de apoyo con restricciones.
NS 01/2019 SDG Conservación: Permite otras soluciones justificadas por el técnico especialista
El fabricante debe aportar documentación específica (declaración de prestaciones, manual de instalación, certificados de conformidad, etc.).
Métodos para evaluar las acciones transmitidas al tablero
La norma CEN TR 18242 define cuatro métodos principales para cuantificar las cargas que el pretil transmite al tablero:
Métodos analíticos: Cálculos teóricos para estimar fuerzas y momentos.
Métodos asistidos por ensayo: Combinan análisis y pruebas controladas.
Mecánica computacional validada: Modelos numéricos (simulación) correlacionados con resultados de ensayo.
Mediciones durante ensayos iniciales de tipo: Instrumentación directa en pruebas.
Diferentes métodos pueden arrojar resultados distintos; se requiere juicio técnico para seleccionar el adecuado.
Metodología para una actuación rigurosa

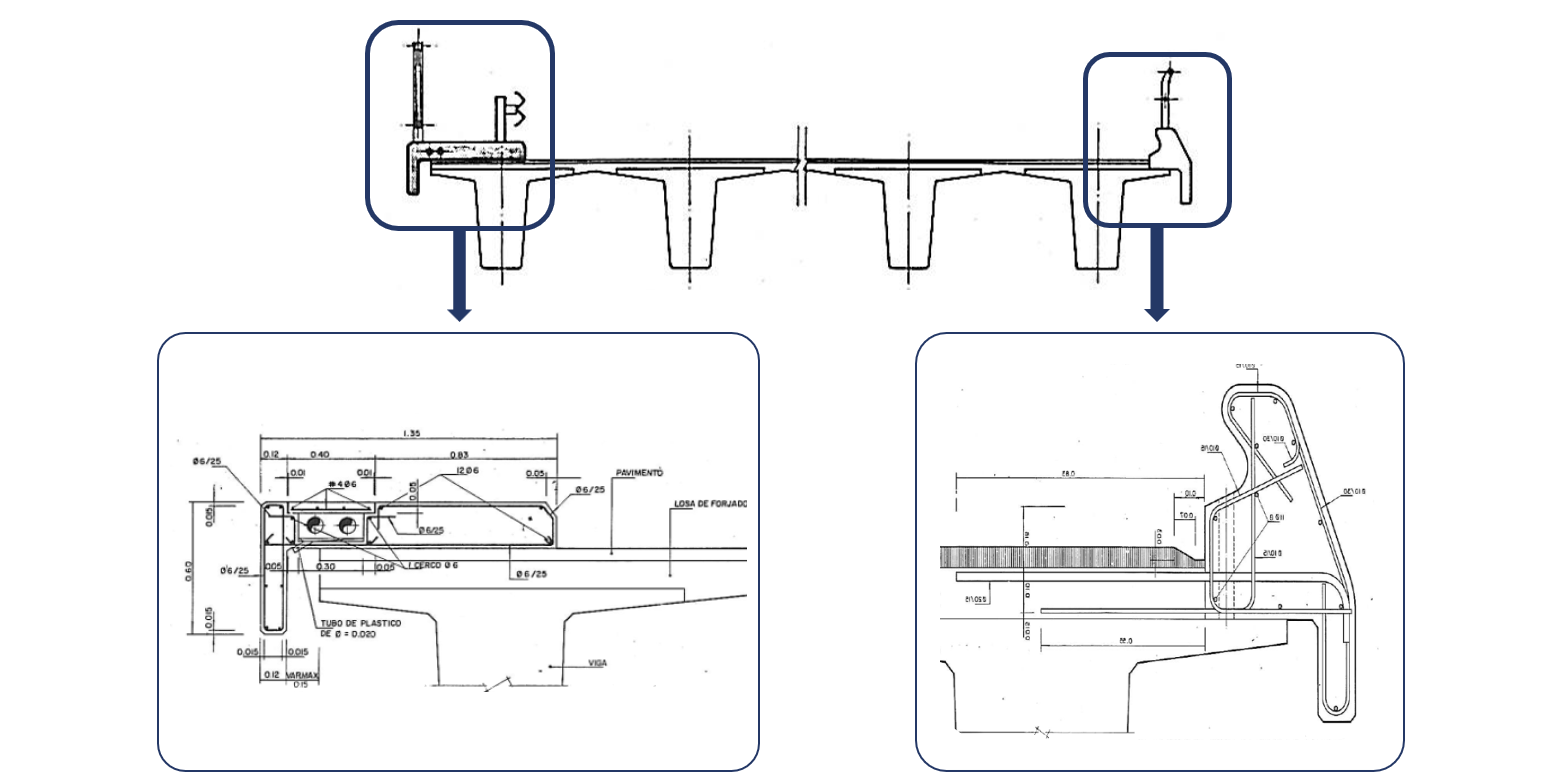

Paso 1. Análisis geométrico de la estructura
Verificar dimensiones y geometría

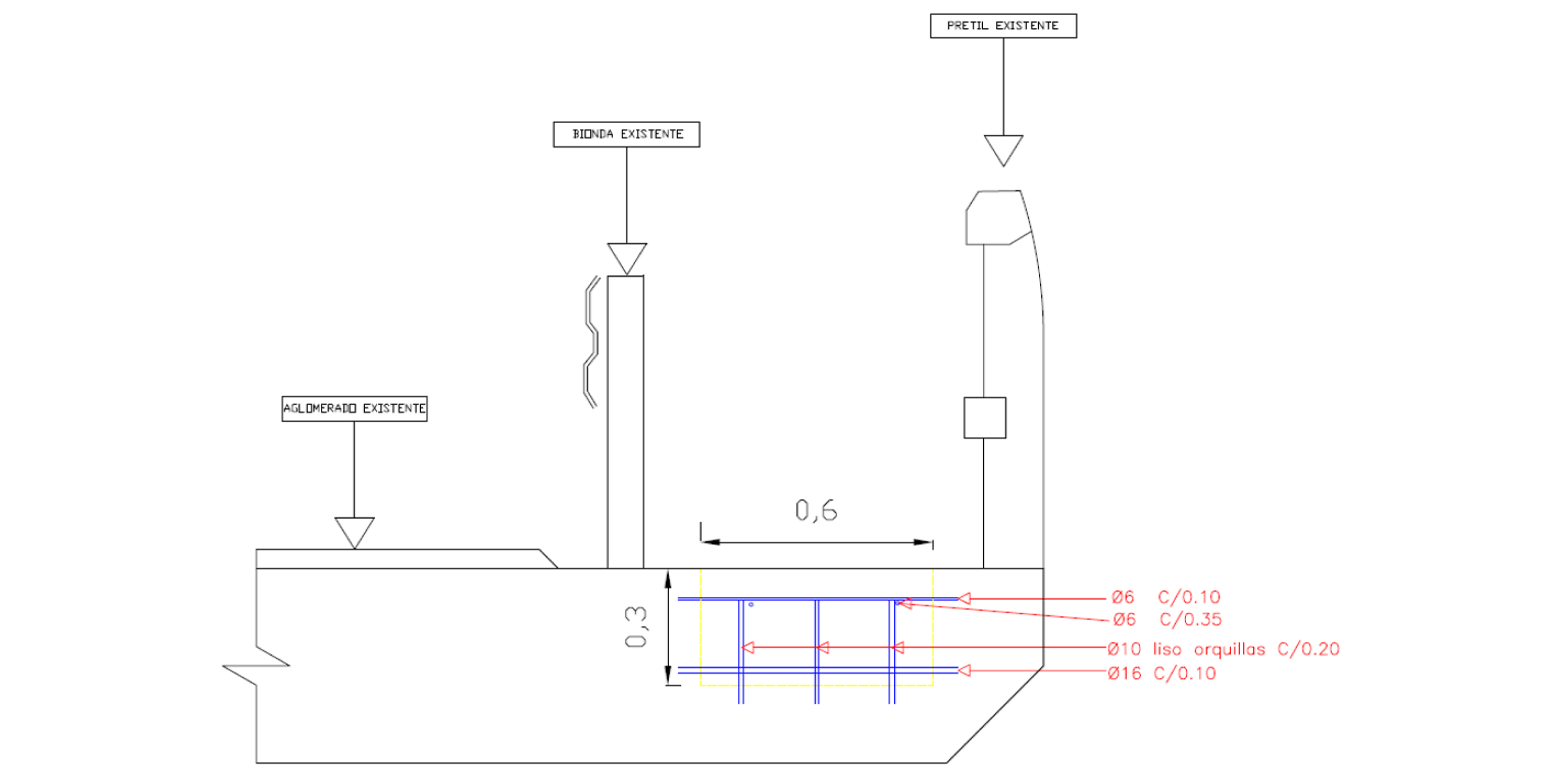

Paso 2. Catas para determinar armados existentes
Identificar distribución de refuerzos

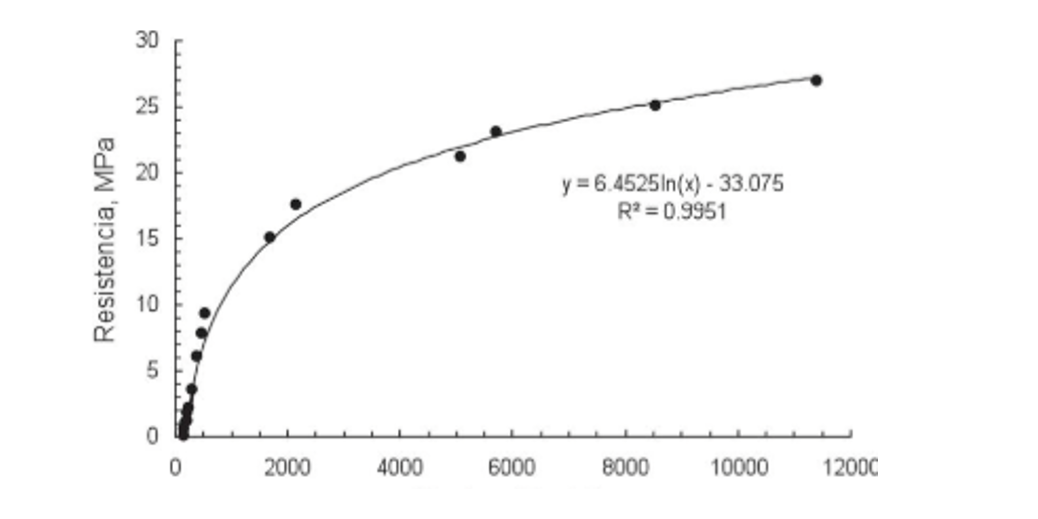

Paso 3. Testigos para evaluar la resistencia de los materiales
Determinar propiedades físicas del material

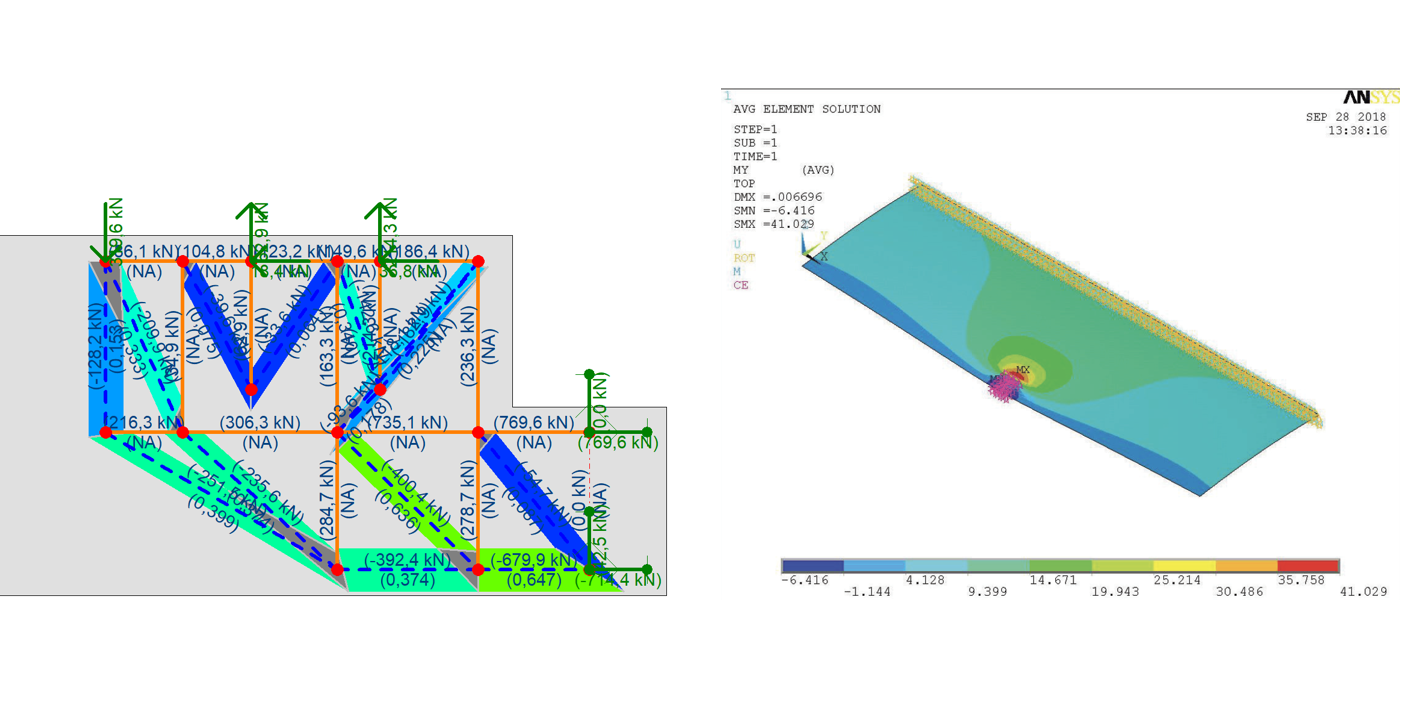

Paso 4. Evaluación mecánica mediante métodos analíticos del conjunto pretil-estructura
Valorar desempeño global bajo carga
Conclusiones. La importancia del conocimiento especializado
El marcado CE es necesario pero insuficiente; se debe realizar una evaluación técnica específica para cada caso de implantación sobre una estructura existente o nueva.
La metodología rigurosa incluye análisis geométrico, estructural y validación técnica por métodos analíticos.
La deformación del sistema pretil-tablero influye directamente en la magnitud de las acciones transmitidas y en el tipo de intervención requerida sobre la estructura soporte.
La correcta selección y verificación del sistema exige conocimiento especializado y cumplimiento estricto de la normativa vigente.
