La creciente necesidad de reducir el impacto acústico del tráfico ha impulsado la instalación de pantallas acústicas en carreteras. Sin embargo, su incorporación plantea un reto importante: garantizar la seguridad vial sin comprometer la eficacia acústica.
Este artículo analiza cómo compatibilizar las pantallas antirruido con los sistemas de contención de vehículos, destacando los principales riesgos, condicionantes técnicos y soluciones de diseño.
Se exponen también los condicionantes para el empleo de los productos integrados que integran la protección acústica y la contención de vehículos.
A continuación puedes ver el artículo completo.
Introducción
Las carreteras actuales deben responder no solo a criterios de capacidad, sino también a exigencias de seguridad y sostenibilidad ambiental. En este contexto, la incorporación de nuevas dotaciones, como las pantallas acústicas, puede alterar el comportamiento de otros elementos de la infraestructura.
Por ello, es necesario abordar su diseño desde un enfoque global, evaluando las interacciones entre todos los sistemas presentes en la carretera.
1. Sistemas de apantallamiento acústico y barreras de seguridad
Sistemas de apantallamiento acústico
Las pantallas acústicas reducen el ruido mediante aislamiento y absorción sonora, generando una zona protegida frente al tráfico. No obstante, debido a su rigidez y dimensiones, pueden convertirse en un obstáculo peligroso, aumentando la severidad de los accidentes o afectando a la visibilidad.
Su eficacia depende de factores como:
La proximidad a la carretera.
La altura y longitud.
Los materiales empleados.
Barreras de seguridad
Las barreras de seguridad tienen como objetivo contener y redirigir vehículos fuera de control, evitando impactos más graves. Estos parámetros determinan la zona libre necesaria para su correcto funcionamiento.
Su comportamiento está regulado por normativa y se define mediante parámetros clave:

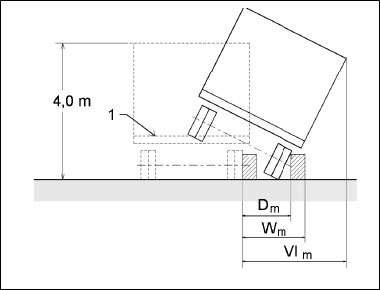

Anchura de trabajo (W): Es la distancia máxima que ocupa el sistema de contención (desde su cara frontal) durante un impacto. Es el espacio que la barrera “necesita” para deformarse y absorber la energía.
Intrusión del vehículo (VI): Se refiere a la posición lateral máxima que alcanza la carrocería de un vehículo pesado (camión/autocar) al inclinarse sobre la barrera durante el impacto. Es crucial porque, aunque la barrera no se mueva mucho, la parte alta del camión puede golpear lo que haya detrás.
Índices de severidad (ASI y THIV): Medidas que evalúan el riesgo de lesiones para los ocupantes del vehículo durante el choque contra la barrera.
2. Disposición combinada en carretera
Generalidades
La instalación conjunta de pantallas acústicas y barreras de seguridad es frecuente debido a la falta de espacio o la proximidad de zonas sensibles al ruido.
El principal reto es asegurar que ambos sistemas:
Mantengan sus prestaciones
No generen nuevos riesgos
Premisas normativas
Pantallas Acústicas (PA): Elementos diseñados para dificultar la propagación del ruido mediante el aislamiento (obstáculo físico) o la absorción (materiales porosos). Por su rigidez y dimensiones, representan un obstáculo peligroso si no están protegidas.
Sistemas de Contención (SCV): Barreras o pretiles cuyo fin es retener y redireccionar vehículos que pierden el control, evitando choques contra obstáculos o caídas.
Dispositivos Reductores de Ruido (DRR): Término técnico que engloba a las barreras acústicas.
La combinación de ambos sistemas debe cumplir simultáneamente:
Normativa de sistemas de contención
Normativa de pantallas acústicas
Cada sistema debe seguir cumpliendo sus requisitos de forma independiente, incluso cuando se instala junto al otro.
La normativa europea UNE EN 1317 establece cómo deben medirse las prestaciones de las barreras. Para instalar una pantalla acústica de forma segura, esta debe situarse fuera del área de deformación del SCV.
| Parámetro | Símbolo | Descripción |
|---|---|---|
| Anchura de trabajo | W | Distancia lateral total que se desplaza la barrera en el impacto. |
| Intrusión del vehículo | VI | Desplazamiento de la parte superior del vehículo pesado sobre la barrera. |
| Deflexión dinámica | Dm | Desplazamiento máximo de la cara frontal de la barrera. |
Caracterización de barreras y condicionantes acústicos

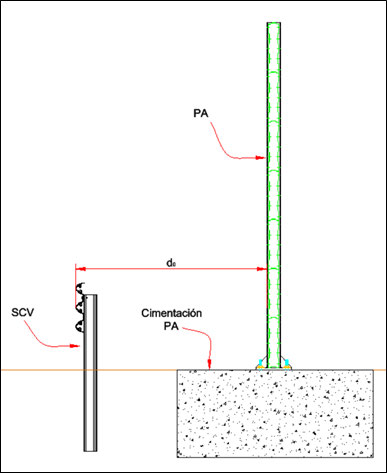

El documento establece que la pantalla acústica debe instalarse, por norma general, respetando la distancia máxima entre W y VI. El factor determinante es el espacio disponible entre la barrera y la pantalla.
Condición fundamental:
Si el espacio es insuficiente, se producen riesgos de desprendimiento de fragmentos de la pantalla hacia la calzada.

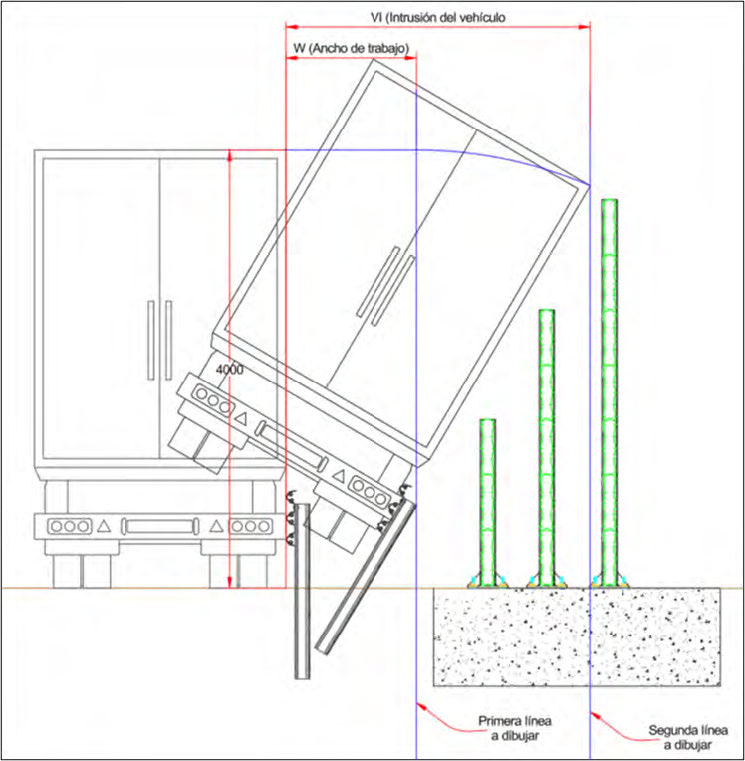

El espacio disponible debe ser > anchura de trabajo (W) e intrusión del vehículo (VI).
Riesgos por separación insuficiente
El riesgo es especialmente alto en vehículos pesados debido a la intrusión (VI). Si no se respeta el espacio necesario, pueden producirse:
Impactos del vehículo contra la pantalla
Daños estructurales o desprendimientos
Interferencias con cimentaciones
Pérdida de eficacia de ambos sistemas
Soluciones de diseño
Para resolver estos conflictos, se plantean varias alternativas:
Selección de SCV de baja deformación: Elegir barreras con una clase de anchura de trabajo (W) más pequeña (por ejemplo, W1 o W2).
Retranqueo de la pantalla: Alejar la pantalla del foco emisor, aunque esto suele obligar a aumentar su altura para mantener la eficacia acústica.
Sistemas Integrados: Utilizar un único producto diseñado y ensayado en laboratorio que cumple ambas funciones (contención y acústica).
Definir correctamente las zonas libres de obstáculos.

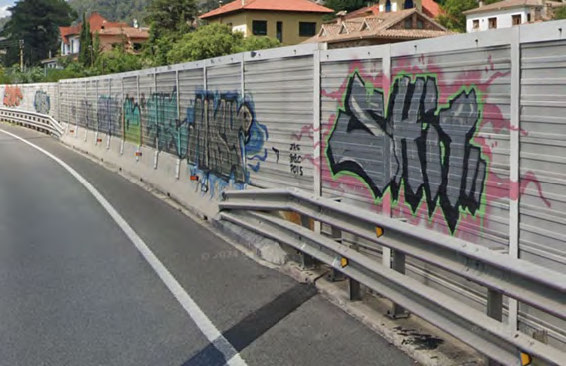

Instalación sobre barreras existentes
La instalación de pantallas acústicas sobre barreras de hormigón no se recomienda.
Invalida el marcado CE del sistema
Puede generar inestabilidad estructural
Aumenta el riesgo de impacto directo
4. Sistemas integrados
Los sistemas integrados combinan un perfil inferior (habitualmente de hormigón) con una pantalla superior (metálica o de otros materiales) en un único elemento. Deben cumplir simultáneamente toda la normativa aplicable y estar ensayados como conjunto.
Ventajas principales:
Menor ocupación de espacio: Al estar ensayados conjuntamente, la pantalla no se considera un obstáculo externo, sino parte del sistema.
Cimentación optimizada: El elemento de hormigón sirve de base para la pantalla.
Seguridad certificada: Cuentan con un Marcado CE único, garantizando que el impacto de un vehículo no provocará fallos estructurales en la pantalla.
Eficiencia acústica: Permite colocar la barrera más cerca del tráfico, optimizando la reducción de ruido.
5. Casos prácticos.
Advertencias sobre instalaciones no recomendables

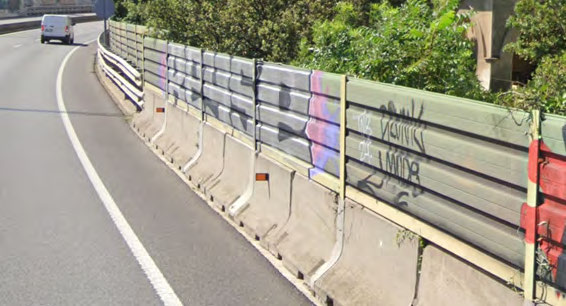

El informe desaconseja firmemente la instalación de pantallas acústicas directamente sobre barreras de hormigón existentes que no fueron diseñadas para ello, por los siguientes motivos:
Invalida el Marcado CE: Se altera la configuración original de la barrera.
Riesgo de vuelco: El viento sobre la pantalla genera fuerzas que la barrera de hormigón estándar no puede soportar.
Peligro de intrusión: Al estar la pantalla justo encima de la barrera, el impacto de un camión provocará el choque directo contra la estructura acústica y la posible caída de escombros.
Esto puede provocar:
Fallo estructural
Riesgo para vehículos
Proyección de fragmentos en impactos
Conclusión
La instalación de pantallas acústicas requiere un análisis detallado de su interacción con las barreras de seguridad, además, debe realizarse bajo un enfoque holístico. La integración de seguridad vial y protección acústica requiere diseño conjunto y normativo estricto.
No basta con reducir el ruido; es imperativo analizar la anchura de trabajo (W) y la intrusión (VI) de los sistemas de contención para evitar que un dispositivo medioambiental se convierta en un riesgo mortal en caso de accidente.
En situaciones de espacio limitado, los sistemas integrados representan la solución técnica y normativa más fiable.
Las soluciones improvisadas (pantallas sobre barreras existentes) se consideran técnicamente inadecuadas.
